- 核心部件品牌 -
1、德國Weller（溫控儀）：控制器功率：150W
2、步進驅動器：日本信濃
3、步進馬達：日本信濃
4、滑轉：臺灣上銀
5、電源：臺灣明緯
- 產品特徵 -
1、合理的價格：提供合理的價格，減少客戶初期投資費用。
2、高鋼性結構：採用高鋼度鋁合金型材和鑄件、提高鋼性（實現工作穩定性）。
3、配備專用軟體：可以選擇使用點膠專用/鎖螺絲/自動焊錫專用軟體。
4、實現多功能運行：實現高速/高精度3維插補，精密旋轉等高科技能化的運行功能。

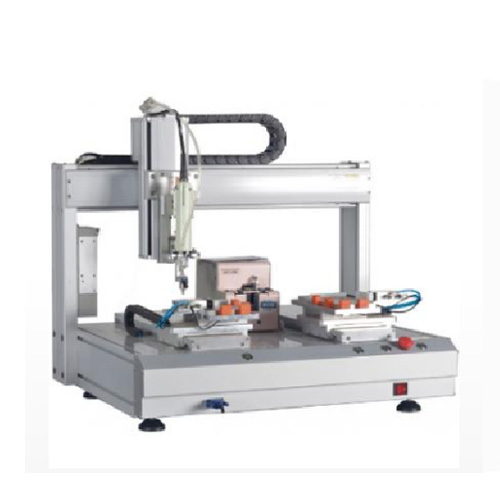

-設備規格參數 -
| 桌上型點焊機配置 | ||
| 1 | 規格名稱 | 參數 |
| 2 | 機臺行程 | X150*Y300*Z100mm（雙治具） |
| 3 | 最大負載重量（Y-AXIS、Z-AXIS) | 15kg/5kg |
| 4 | 移動速度 X/Y/Z(mm/sec） | 0.1mm/sec～500mm/sec |
| 5 | X/Y/Z 重復精度 | ±0.05mm |
| 6 | 編程方式 | 教導盒 |
| 7 | 驅動方式 | 步進電機+同步帶 |
| 8 | 步進電機 | 日本信濃 |
| 9 | 步進電機驅動器 | 日本信濃 |
| 10 | 線性導軌 | 臺灣上銀 |
| 11 | 同步帶 | 法拉泰 |
| 12 | 光電傳感器 | omron |
| 13 | 開關電源 | 臺灣明緯 |
| 14 | 控制方式 | 點到點、直線和圓弧插補 |
| 15 | 插入點、線 | 能在塗佈路徑中間隨意快速插入點、線 |
| 16 | 可畫圖形 | 線、圓、弧、連續劃線、點滴 |
| 17 | 電源 | 220V 400W |

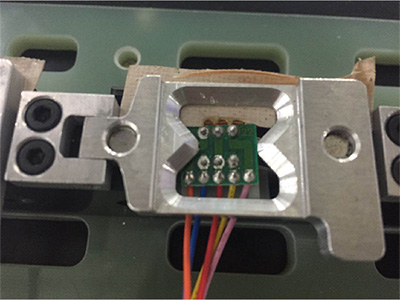

- PCB板焊接管道 -
1.板子放在平臺的治具上。 2.將焊接的線材用蓋板壓住。 3.焊點部分蓋板鏤空。 產能： 1.焊點兩片（左右板）板總計：13個。 2.單個焊點時間為：2.5S。 3.兩片板子的用時總計：32.5S。 4.每小時產能約：110片（左右板）。 5.具體詳細產能需以實際為準。 |  |
